Generadores Electromecánicos.

Un generador eléctrico es todo dispositivo capaz de mantener una diferencia de potencial eléctrica entre dos de sus puntos (llamados polos, terminales o bornes) transformando la energía mecánica en eléctrica. Esta transformación se consigue por la acción de un campo magnético sobre los conductores eléctricos dispuestos sobre una armadura (denominada también estátor). Si se produce mecánicamente un movimiento relativo entre los conductores y el campo, se generará una fuerza electromotriz (F.E.M.). Este sistema está basado en la ley de Faraday.

Aunque la corriente generada es corriente alterna, puede ser rectificada para obtener una corriente continua. En el diagrama adjunto se observa la corriente inducida en un generador simple de una sola fase. La mayoría de los generadores de corriente alterna son de tres fases.

El proceso inverso sería el realizado por un motor eléctrico, que transforma energía eléctrica en mecánica.

Un generador eléctrico está formado por cuatro piezas indispensables. El inducido o bobinado, que a su vez está conformado por espirales que al rotar cortan con sus puntas las líneas de inducción del campo magnético e introducen corriente y la mantienen mientras las espirales estén en movimiento. Completan el grupo las escobillas, que son las encargadas de exteriorizar la corriente generada, y el colector, que son anillos soldados.

Para funcionar, la corriente que da este generador al exterior mediante las escobillas, invierte su sentido cada vez que el inducido o bobinado da media vuelta. Cada vez que esto pasa, la intensidad aumenta desde cero hasta cierto valor, se disminuye hasta llegar a cero nuevamente y así varía su valor de la misma manera.

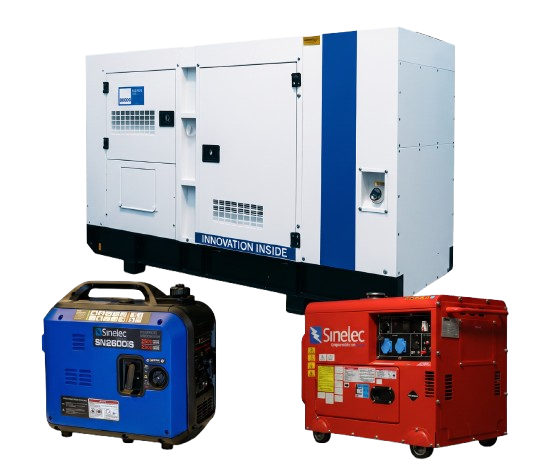

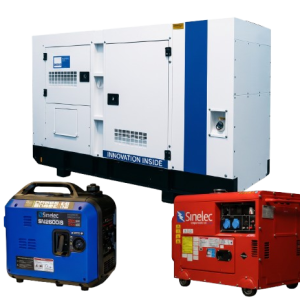

El generador eléctrico está compuesto de una serie de elementos a través de los cuales consigue operar correctamente.

• Motor – Es la parte más importante porque es la fuente de la fuerza mecánica inicial.

• Alternador – Es el encargado de la producción de la salida eléctrica y de entrada mecánica en los generadores eléctricos.

A su vez, alternador está formado por:

• Estátor: La parte fija exterior de la máquina en la que se encuentran las bobinas inducidas que producen la corriente eléctrica. El estátor se coloca sobre una carcasa metálica que le sirve de soporte.

• Rotor: Se trata del componente móvil que gira dentro del estátor y que provoca el campo magnético inductor que genera el bobinado inducido.

• Sistema de combustible –En función del modelo de generador eléctrico, dispondrá con una capacidad u otra, aunque la media es de una autonomía de 6 a 8 horas.

• Regulador de voltaje –  Este elemento transforma el voltaje CA en CC.

• Sistemas de enfriamiento y escape – Se encarga de vigilar que el generador eléctrico no se sobrecaliente y se emplea como vía al exterior.

• Sistemas de lubricación – La lubricación garantiza la fluidez y la durabilidad de las actividades del generador eléctrico.
